Nowoczesne urządzenie do monitorowania systemów
Virtus to nowoczesne i zaawansowane urządzenie pozwalające na nadzór nad parametrami środowiskowymi. Dzięki wsparciu dla wielu czujników oraz różnorodnych sposobów zasilania, Virtus idealnie sprawdzi się jako element instalacji teletechnicznych w biurach, magazynach, obiektach produkcyjnych a także w centrach danych.
Obsługiwane protokoły komunikacji
Virtus oferuje szerokie możliwości komunikacyjne, dzięki czemu można go łatwo zintegrować z istniejącymi systemami monitoringu i automatyki. Urządzenie obsługuje popularne protokoły, takie jak Modbus TCP, Modbus RTU, SNMP oraz HTTP/HTTPS. Zapewnia to wszechstronność i ułatwia komunikację z innymi urządzeniami oraz platformami monitorującymi. Virtus wspiera również protokół MQTT, idealny do zastosowań IoT. Umożliwia on bezpieczny i szybki przesył danych w czasie rzeczywistym. Dzięki temu zestawowi protokołów, urządzenia można łatwo zintegrować z wieloma systemami zarządzania i nadzoru. To elastyczne rozwiązanie sprawdzi się zarówno w małych, jak i dużych instalacjach.
Sensory

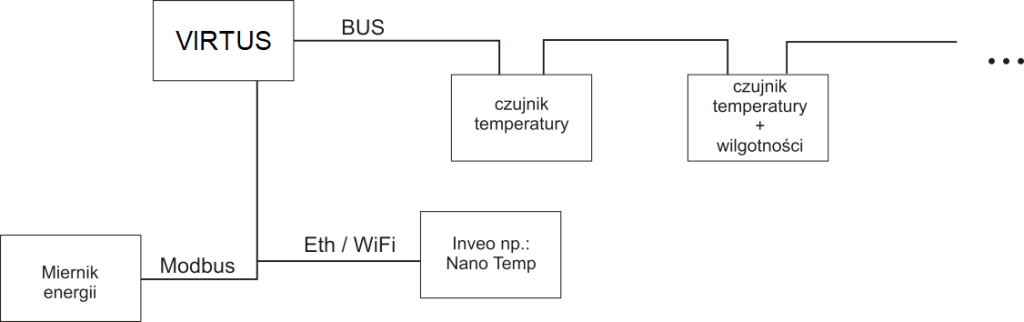

Czujniki czynników środowiskowych łączą się z urządzeniem za pośrednictwem 3-przewodowej magistrali w formie płaskiego kabla RJ12 lub przewodu trójżyłowego, która obsługuje do 32 czujników. Magistrala posiada 2 niezależne porty – zwarcie lub uszkodzenie jednego z nich pozostaje bez wpływu na pracę drugiego. Dla ułatwienia prowadzenia instalacji, czujniki z serii WebSensor posiadają dodatkowe złącze, służące do podłączenia kolejnego czujnika.
Urządzenie obsługuje następujące czujniki:
- temperatury,
- wilgotności,
- zalania wodą,
- zaniku fazy/zaniku prądu,
- jasności światła,
- ciśnienia powietrza,
- ciśnienia wody,
- gazów CO/CO₂/ NOₓ,
- otwarcia drzwi (kontaktron),
- inne na specjalne zamówienie.
Jeden czujnik może obsługiwać kilka składowych pomiarów. Urządzenie zapisuje dane z czujników we wbudowanej pamięci, umożliwiając ich przeglądanie w późniejszym czasie. Użytkownik może pobierać dane w różnych formatach. Dla wygody możliwe jest przeglądanie przy użyciu wykresów. Każdy czujnik ma możliwość ustawienia progów, po których przekroczeniu urządzenie wykona określoną czynność (Akcję).
Akcje
Akcję może wywołać na przykład przy przekroczenie temperatury, zmiana stanu wejścia, utrata połączenia, itp. Do każdego z takich zdarzeń można przypisać inną Akcję lub współdzielić Akcję między kilkoma zdarzeniami. Akcja może zawierać następujące działania (jedno lub wiele):
- wysterowanie wyjścia,
- wysłanie żądania HTTP,
- wysłanie wiadomości E-Mail,
- wysłanie SNMP Trap,
- wysłanie SMS,
- wysłanie komunikatu MQTT,
- wysłanie danych przez UDP/TCP,
- wysłanie komunikatu KNX,
- zapis do zmiennej wewnętrznej,
- zapis do pamięci logów.
Akcje mogą być wywoływane jednorazowo – na przykład przy zmianie wejścia lub w ustawionych rygorach czasowych. Np.: Po przekroczeniu temperatury wyślij E-mail dopiero po 1 minucie i powtarzaj wysyłanie jeszcze 6 razy co 10 minut.
Wejścia
Każde wejście wyposażone jest w licznik impulsów, filtr zakłóceń, możliwość odwrócenia stanu. Wbudowane algorytmy umożliwiają realizację wielu użytecznych funkcji takich jak:
- proste zależności załącz-wyłącz,
- wykrywania dłuższego przyciśnięcia – pozwalającą przy użyciu np. jednego przycisku sterować 2 akcjami,
- zliczania załączeń i dopiero po upłynięciu zadanego czasu wywołaniu odpowiedniej funkcji (nawet do 4 różnych funkcji) – umożliwia sterowanie z jednego przycisku do nawet 4 oddzielnych obwodów/urządzeń,
- porównywania częstotliwości impulsów do zadanej wartości i wykonanie odpowiedniej akcji przy zmianie,
- standardowego zliczania impulsów na wejściu i np. wysyłania tych danych do serwera.
Wyjścia
Wyjścia przekaźnikowe NO/NC mogą pracować w następujących trybach:
- bistabilny – załącz/wyłącz,
- astabilny – ciągłe naprzemienne załączanie/wyłączanie co określony czas,
- czasowy – załączenie wejścia powoduje jego aktywację na zadany czas.
Zasilanie
Urządzenie może być zasilane przy pomocy PoE 802.3af, a także prądem stałym: 10-24V DC oraz 48V DC dla zasilania z baterii akumulatorów zasilania rezerwowego w instalacjach teletechnicznych, czyniąc je odpornym na przerwy w dostawach energii, gwarantując ciągłość monitoringu w każdej sytuacji.
Moduł logiki
Użytkownik ma możliwość łączenia dowolnych funkcji logicznych z różnymi stanami urządzenia, takimi jak stan wejścia, stan wyjścia, stan sensora oraz zmienne. W zależności od uzyskanego wyniku, użytkownik może następnie sterować wyjściami lub wywoływać odpowiednie akcje. Taki system elastyczności pozwala na tworzenie złożonych i dostosowanych do potrzeb scenariuszy działania, co znacząco zwiększa funkcjonalność urządzenia. Dla zaawansowanych użytkowników został opracowany interpreter LUA który umożliwia nieograniczone sterowanie funkcjami urządzenia.
Integracja z urządzeniami Inveo
Moduł rozpoznaje inne urządzenia produkcji Inveo w sieci i umożliwia dostęp do nich z poziomu urządzenia (integrator). Umożliwia to np. konfigurację czujnika temperatury, który będzie pobierał dane z odległego punktu lub podłączenie wejścia lub wyjścia do zdalnego urządzenia. Urządzenie współpracuje z modułami Daxi, IQIO, Hero, Nano i Lantick.
Zastosowania
Dzięki swojej wszechstronności, Virtus sprawdzi się w wielu branżach i sektorach. Może być wykorzystywany w przemyśle produkcyjnym, gdzie precyzyjny monitoring warunków środowiskowych jest kluczowy dla jakości produkcji. Świetnie sprawdzi się także w magazynach, gdzie utrzymanie odpowiedniej temperatury i wilgotności jest niezbędne dla przechowywanych towarów.

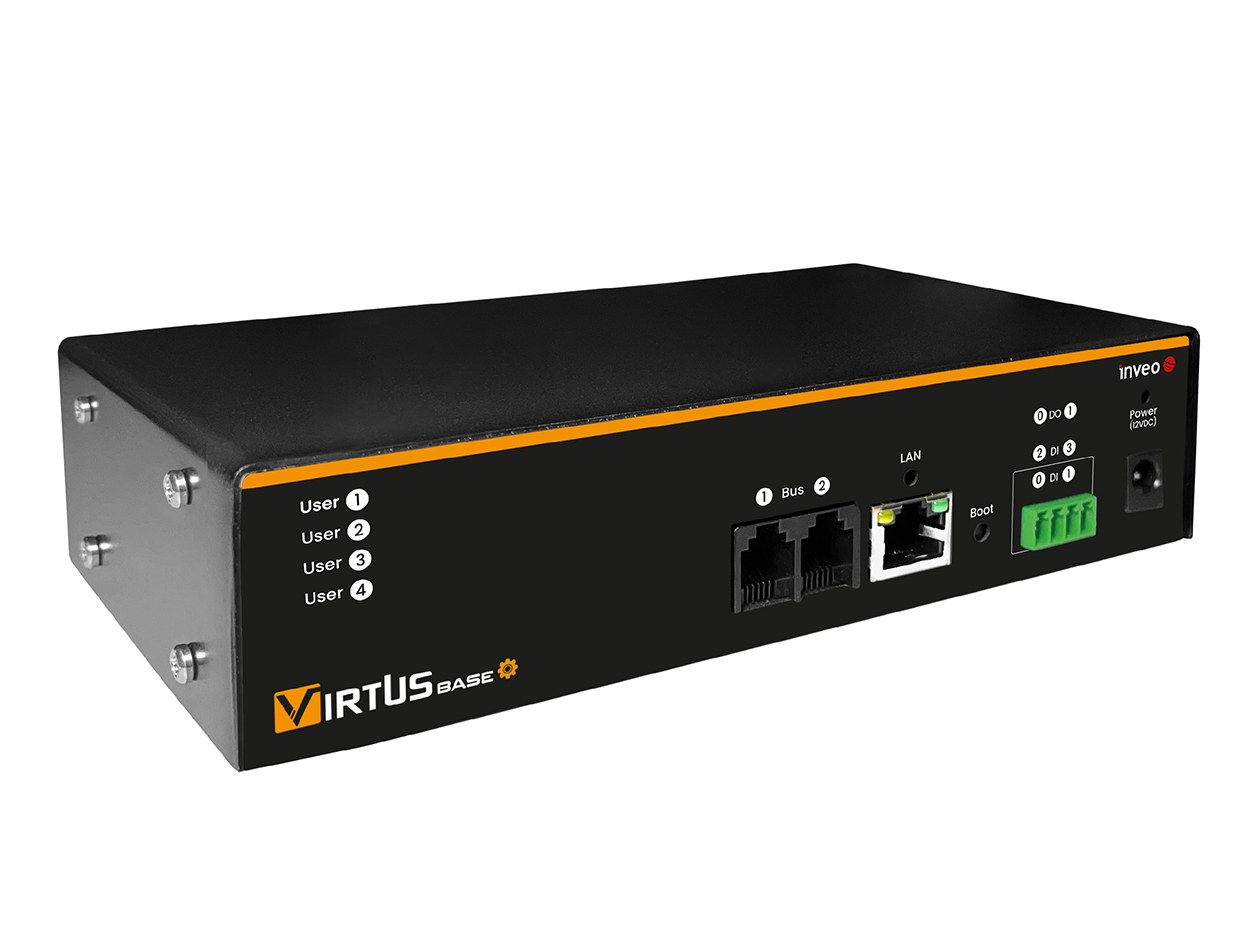

Urządzenie zawarte jest w metalowej obudowie o wysokości 1U przeznaczonej do montażu w szafach serwerowych oraz teletechnicznych.
Dlaczego warto postawić na Virtusa?
Virtus to urządzenie, które łączy w sobie nowoczesną technologię z prostotą obsługi, co sprawia, że jest ono idealnym rozwiązaniem zarówno dla małych, jak i dużych firm. Dzięki swojej elastyczności i możliwości skalowania, Virtus może rozwijać się razem z potrzebami Twojej firmy, zapewniając niezawodny monitoring i automatyzację na każdym etapie działalności
